產品特點
我公司本著“造傻瓜機床”的理念，功提高機床精度，降低操作保養難度，及提高機床精度穩定性出發，對原CA51系列單柱立車做了重大改進，保留原系列機床剛性好的有點，映入數控立車的工作臺結構和PLC控制技術，改進后的主要特點如下：

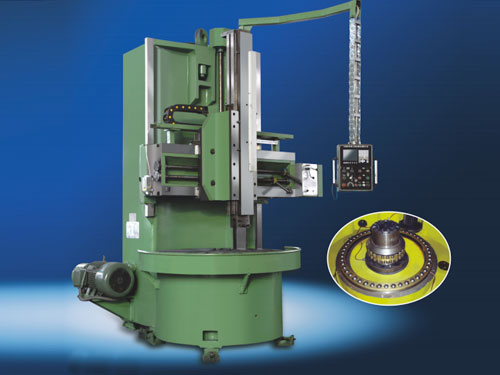

1、采用全功能數控立車的高精度帶預載荷滾動導軌工作臺結構，其優點如下：
①回轉精度高：回轉精度可以比原先的結構提高50%
②承載能力大：工作臺承載可達到8噸。
③免維護：滾動軸承結構只需簡單的噴淋潤滑，又避免了傳統機床易造成動靜壓導軌拉毛等設備事故的弊端，降低了用戶在機床保有階段的成本。
2、將轉閥變速改為PLC控制電磁閥變速（與C5225立車相同），變速更可靠方便。
3、滑動副全部粘貼井口導軌軟帶，摩擦系數小，進給無爬行，延長了導軌的實用壽命。
4、豐富的鏟平系列：留到架方滑枕及五工位刀臺型、立柱可加高、方滑枕行程可加長、加工電機刻體專用型、可加裝數顯。
5、采用歐姆龍可編程序控制器控制，電器原件采用施奈德或西門子，穩定可靠。
主要規格參數
參數名稱 | 單位 | C5112G×H/5 | C5116G×H/8 | C5120G×H/10 | C5123G×H/10 |
最大車削直徑 | mm | 1250 | 1600 | 2000 | 2300 |
工作臺直徑 | mm | 1010 | 1400 | 1800 | 2000 |
最大工件高度H | mm | 1000/1250/1400 | 1000/1400/1600 | 1250/1600/1800 | 1250/1600/1800 |
最大工件重量 | t | 5 | 8 | 10 | 10 |
垂直刀架最大切削力 | kn | 20 | 25 | 25 | 25 |
側刀架最大切削力 | kn | 20 | 20 | 20 | 20 |
工作臺最大扭矩 | kn.m | 17.5 | 25 | 32 | 32 |
工作臺轉速范圍 | r/min | 6.3-200 | 5-160 | 2.5-125 | 2.5-125 |
垂直刀架搬度極限 | ±30。 | ±30。 | ±30。 | ±30。 | |
刀架進給量范圍(12級) | mm/min | 0.8-86 | 0.8-86 | 0.8-86 | 0.8-86 |
橫梁行程 | mm | 650/830/1050 | 650/1050/1250 | 900/1250/1450 | 900/1250/1450 |
橫梁移動速度 | mm/min | 440 | 440 | 440 | 440 |
垂直刀架水平行程 | mm | 650 | 800 | 1050 | 1200 |
垂直刀架滑枕行程 | mm | 650 | 800/1000 | 800/1000 | 800/1000 |
側刀架滑枕水平行程 | mm | 500 | 630 | 630 | 630 |
側刀架垂直行程 | mm | 970 | 980 | 1180 | 1180 |
刀架快速移動速度 | mm/min | 1800 | 1800 | 1800 | 1800 |
刀桿截面高度 | mm | 40 | 40 | 40 | 40 |
主電動機功率 | Kw | 22 | 30 | 37 | 37 |
機床外形尺寸(長*寬*高) | cm | 236*247*358 | 283*287*387 | 321*405*420 | 341*405*420 |
機床重量 | t | 8.3/8.6/8.9 | 12.6/13.8/14.1 | 17.5/18.6/19.5 | 18/19.1/20.6 |
備注 | 刀架可選裝國產或進口數顯 | ||||
| 技術參數左邊第一列數值為標準型產品 | |||||
